FIXING socket

FIXING socket
For fixing precast element. Stainless steel available upon request.

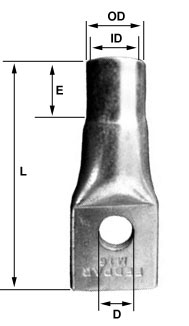

description SWL Id (MM) oD (MM) e h (MM) D (MM)
Socket M 8 x 40 200 M 8 10.5 8 40 6.2
Socket M 8 x 50 250 M 8 10.5 8 50 6.2
Socket M 10 x 50 350 M 10 13.5 10 50 6.2
Socket M 12 X 60 500 M 12 17 12 60 9.2
Socket M 12 X 70 600 M 12 17 12 70 7.2
Socket M 16 X 70 600 M 16 21.3 16 70 9.2
Socket M 16 X 80 700 M 16 21.3 16 80 12.2
Socket M 16 X 100 800 M 16 21.3 16 100 9.2
Socket M 16 X 120 1000 M 16 21.3 16 120 12.2
Socket M 20 X 100 1200 M 20 26.9 20 100 12.2
Socket M 20 X 120 1400 M 20 26.9 20 120 14.2
Socket M 24 X 120 1800 M 24 33.7 24 120 14.2
Allowable SWL based on 2:1 safety factor in 35 N/mm2 normal weight concrete
